| 型號(hào)： | RTV |
| 產(chǎn)品說(shuō)明： | 它從鋁管擠出后只要在常溫下吸收空氣中的微量水份（潮氣）就能固化成橡膠彈性體，使用很方便。固化后一般可在-60℃～+200℃下長(zhǎng)期使用，特殊品種可在-100℃或+315℃下使用。有各具特性的多種品種可供選擇，其中快速固化的品種特別適用于現(xiàn)代流水線生產(chǎn)?！ ?br />

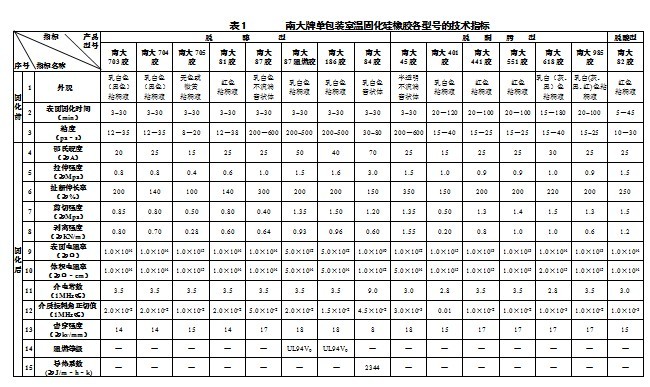

單包裝膠的分類(lèi) l、以固化速度分類(lèi)，有快固型、慢固型及固化速度可以調(diào)節(jié)型。 2、以固化類(lèi)型分類(lèi)，有固化時(shí)放出少許醇類(lèi)（如乙醇）的脫醇型，以及脫酮肟型、脫醋酸型?！ ?br /> 3、以形態(tài)功能分類(lèi)： ①以白色為主要類(lèi)型。其余有透明膠（如705膠、15＃705膠）半透明膠（605膠、706膠、821膠、半透明618膠等）。紅色耐高溫膠（如81膠、紅色82膠等）及灰、黑、藍(lán)等其它顏色的膠。許多品種可以做成帶顏色的膠，訂貨時(shí)請(qǐng)講清楚（如黑色703膠、灰色704膠、半透明813膠等等）?！ ?br /> ②許多品種膠，可提供不同的形態(tài)和功能，比如618膠，它的粘結(jié)強(qiáng)度高、耐沸水性好、固化速度可調(diào)節(jié)、電性能好，很受歡迎。我們?cè)谠铺?hào)前面加上文字如：普通618膠、補(bǔ)強(qiáng)618膠、不流動(dòng)618膠、特稀618膠、高強(qiáng)不流618膠、阻燃618膠、導(dǎo)熱618膠、耐油618膠等等加以區(qū)分?！ ?br /> ③可為用戶研制具有特殊性能的品種。各種牌號(hào)膠的性能特點(diǎn)詳見(jiàn)附表?！ ?br /> 使用方法： ①待粘工件作一般清潔處理，清除油污、灰塵等雜質(zhì)，即可將膠從鋁管中擠出進(jìn)行涂膠粘合。（如果待粘工件先進(jìn)行打毛或噴砂處理，后用溶劑清洗于凈，晾干，再涂膠，可以粘合得更好）?！?br /> ②表面結(jié)皮時(shí)間，根據(jù)用戶要求選用不同品種，可在一分鐘至3小時(shí)以上進(jìn)行調(diào)節(jié)?！ ?br /> ③膠內(nèi)部仍需吸收潮氣才能固化。由于膠的表面先結(jié)皮，潮氣只能慢慢透過(guò)表皮向內(nèi)滲透，結(jié)皮層也隨之慢慢變厚；達(dá)到一定厚度后，潮氣無(wú)法滲進(jìn)，深部固化困難。不同的品種會(huì)有不同的固化厚度（固化深度）（見(jiàn)附表）。單包裝膠不適合較深元器件的灌封和大面積元器件的粘合，此時(shí)可以改用雙組份硅橡膠?！ ≡?50℃以下范圍內(nèi)，溫度、濕度越高，固化得就越深，所需時(shí)間也較短。故南方夏季固化較快，北方冬季固化較慢?！ ?br /> ④當(dāng)粘合面積較大時(shí)，中間部位固化較難，可在涂膠后晾置一段時(shí)間，待膠表面將要結(jié)皮時(shí)，再進(jìn)行粘合。待灌封的元件深度超過(guò)規(guī)定時(shí)，應(yīng)分?jǐn)?shù)次進(jìn)行灌封。每次灌封3mm，過(guò)10～24小時(shí)再進(jìn)行下次灌封?！ ?br /> ⑤涂膠粘合后可于2～24小時(shí)內(nèi)出現(xiàn)牢度，7天達(dá)到標(biāo)準(zhǔn)值。放置時(shí)間越長(zhǎng)粘合效果越好。耐溫元器件可在2天后再放在50～120℃烘箱中烘4～12小時(shí)，可進(jìn)一步提高粘結(jié)強(qiáng)度和電絕緣性能。③每次使用后請(qǐng)把蓋子旋緊，以免管口的膠固化。若不慎出現(xiàn)封口現(xiàn)象，只要把頭上固化的膠挑去，即可再用。不同品種有不同的保存期，請(qǐng)賜電咨詢。 |
