1.無（少）溶劑型環(huán)氧地坪涂料

   （1）高強度彈性地坪涂料高強度無（少）溶劑型環(huán)氧彈性承重地坪涂料是由環(huán)氧樹脂、填充劑、固化劑和助劑等構成的雙組分厚漿料。采用刮板批刮施工可形成0.5～5mm的中間承重彈性層，固化后表面光滑，承重荷載大于900Mpa/c㎡。

   ①特性形成的承重彈性層可耐磨損、耐沖擊碰撞、耐水、耐礦物油、耐堿和稀酸等介質(zhì)。根據(jù)使用要求，固化涂層可調(diào)整為有光或半光。涂層指觸干燥為20℃/4h、完全固化為20℃/8h。

   ②用途主要用于承受重載沖擊混凝土環(huán)氧地坪的加厚中間層或接縫處及修補層，也可用作深度剝蝕和銹蝕的鋼材、管道的修補及貨倉（或甲板）的保護涂層等。

   （2）彩色地坪涂料彩色無（少）溶劑型環(huán)氧地坪涂料是一種雙組分環(huán)氧厚漿涂料?？刹捎盟⑼俊⑤佂?、無空氣噴涂方法施工，一次涂裝厚度可大于0.5mm。

   ①特性形成的涂層耐磨損、耐碰撞、耐水、耐礦物油、耐鏈烴溶劑、耐堿和稀酸溶液。涂層指觸干燥為6h，完全固化為48h，根據(jù)用戶要求可調(diào)制成所需彩色和光澤。

   ②用途主要用作環(huán)氧地坪的面層，與環(huán)氧底層、承重中間層配套使用，也可用作磨損或碰撞的鋼板表面保護。

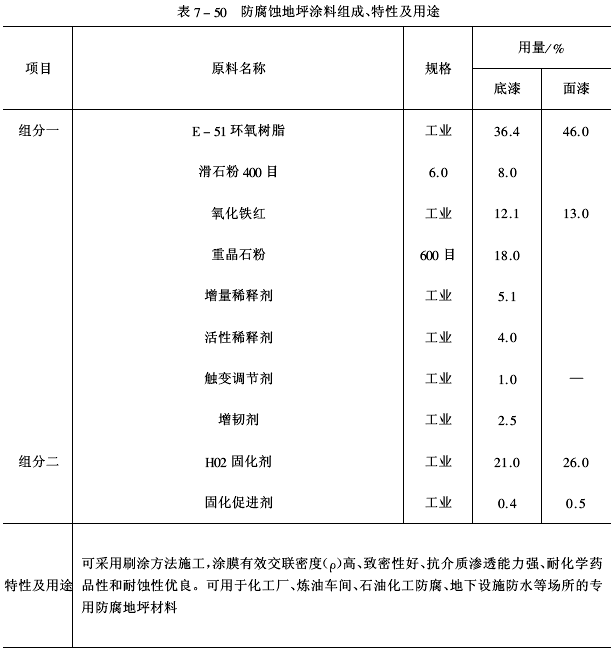

   （3）防腐蝕地坪涂料無（少）溶劑型環(huán)氧防腐蝕地坪涂料由雙組分構成，其配方組成、特性及用途見表7-50。





   （4）高固體分環(huán)氧耐磨地坪涂料

   高固體分環(huán)氧耐磨地坪涂料由液態(tài)環(huán)氧樹脂、稀釋劑、填充料和助劑等組成。形成涂膜有優(yōu)異的耐潤滑油、耐1%鹽酸、耐1%氨水、耐10%氫氧化鈉、耐酒精、耐汽油、耐洗滌劑等化學藥品性。

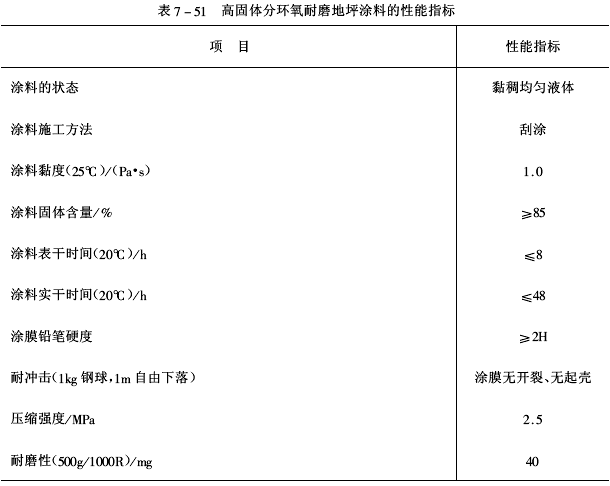

高固體分環(huán)氧耐磨地坪涂料的性能指標見表7-51。

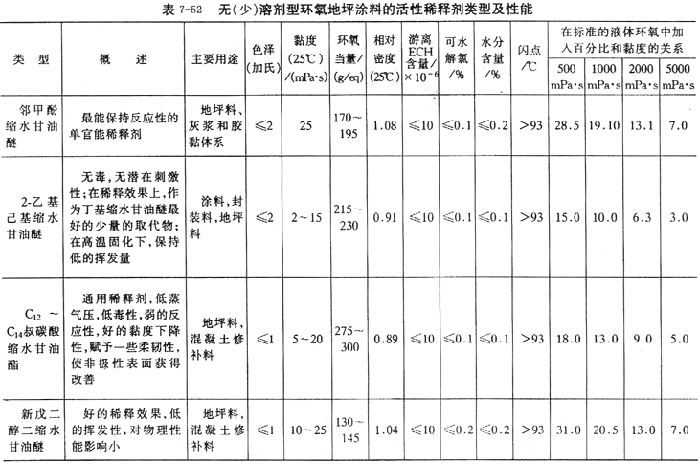

   可供無（少）溶劑型環(huán)氧地坪涂料選擇的活性稀釋劑類型及相關性能見表7-52。

   2.水性環(huán)氧地坪涂料   為解決重水氣地坪的起包、冒水問題，人們開發(fā)出既有透氣性、無污染性，又有優(yōu)良機械強度、耐腐蝕性的水性自流平環(huán)氧地坪涂料。水性自流平環(huán)氧地坪涂料由主劑（由環(huán)氧樹脂、顏填料及助劑組成）和固化劑（乳化型和自乳化型混合的改性胺）構成。水性自流平環(huán)氧地坪涂料色彩較鮮艷，可一次厚涂、自流平，具有優(yōu)異的透氣性，可解決水氣問題。水性自流平環(huán)氧地坪涂料的性能見表7-53。

   另外，國外采用環(huán)氧樹脂作聚合物混凝土、砂漿及水性地坪涂料已相當普遍。如美國為埃及阿斯旺大壩建造時用環(huán)氧砂漿處理軟地基、灌漿修復空洞層、澆鑄粘接發(fā)電機坑等；日本和英國的海底隧道也用環(huán)氧混凝土、砂漿、涂料等作防滲補強材料。美國的DOW公司、瑞士的Ciba公司、日本的東洋化工和大日本油墨公司等都在開發(fā)應用乳化型環(huán)氧樹脂等水性化系列品種。國內(nèi)在葛洲壩水利樞紐、三門峽水電站等水利設施中大量應用環(huán)氧樹脂混凝土和砂漿，在巖基裂縫處灌漿，在壩體沖砂、泄洪閘基及混凝土構件裂紋處修補及在輸水渠道密封堵漏加固補強都取得成功。同時，這些應用進行了乳化環(huán)氧砂漿的推廣，其前景可觀。





   3.導電性環(huán)氧地坪涂料在面粉、粉末涂料生產(chǎn)車間為了防止粉塵爆炸，在微電子裝配車間為了起到電磁屏蔽作用，在化纖車間為了使靜電釋放都需要使用導電性環(huán)氧樹脂涂料來涂裝地坪。

   導電性環(huán)氧樹脂地坪涂料也有自流平、砂漿、涂刷型3種?；九浞酵八?，只是在填料中換用部分炭黑、銅粉、鋁粉等。

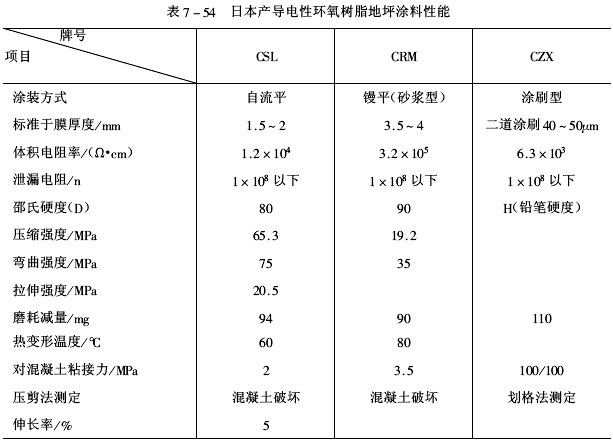

   日本ACR株式會社生產(chǎn)的導電性環(huán)氧樹脂地坪涂料的典型性能及使用場合見表7-54和表7-55。





   4.防滑性地坪涂料   防滑涂料是在環(huán)氧樹脂涂料配方中，加入大量的粗顆粒填料組成，其配方如下。

   防滑性涂料參考配方（質(zhì)量份）：

   甲組分        E-51環(huán)氧樹脂        100        石英砂（0.1～0.3mm）    240

   硅微粉               144        顏   料                適量

   乙組分        IPD-TMD-C            50

   這種涂料黏度較大，施工采用鏝刀鏝平法，涂層干膜厚度在0.7～1.2mm。涂料鏝平后在其上面撒滿1～2mm粒徑的石英砂骨材。由于浸漬了涂料后的骨材暴露在涂層上面，形成粗糙的表面，達到了防滑的效果。

   防滑工法制成的環(huán)氧樹脂地坪使用場合：肉類加工車間、地坪、停車場斜坡、船舶甲板等。

   5.耐寒型環(huán)氧地坪涂料   耐寒型環(huán)氧樹脂地坪涂料是作為冬季施工冷藏倉庫、冷凍室地坪涂裝之用，在固化條件上是為了滿足5℃左右7d的標準固化時間。

   雙酚A型低分子E-51環(huán)氧樹脂在5℃左右黏度很大，并有結晶的傾向，反應活性變差；而雙酚F型環(huán)氧樹脂在-30℃冷凍10d仍保持流動性，在2℃下該樹脂的黏度只有E-51的1/4。它摻混在E-51環(huán)氧樹脂中可以起到降低黏度、防止結晶和提高固化速度的作用。

   在固化體系中加入多硫醇化合物使這類地坪涂料能在5℃左右固化。如在2℃左右施工，固化體系全部采用嵌段多異氰酸酯。其涂層的耐磨耗性比純環(huán)氧樹脂涂料提高2～3倍。

   按砂漿法工藝要求設計的耐寒型環(huán)氧地坪涂料參考配方（質(zhì)量份）如下：

   甲組分     E-51環(huán)氧樹脂             60        雙酚F型環(huán)氧樹脂         20

   聚醚雙縮水甘油醚         20         硫酸鋇                   100

   石英砂（0.1～0.3mm）     180        顏料                     適量

   乙組分     TMD-D                    45         多硫醇化合物             20
