環(huán)氧樹脂可以制成泡沫塑料。與其他泡沫塑料相比它有很多優(yōu)點：比一般的聚氨酯泡沫塑料更耐熱，不需要像酚醛泡沫塑料那樣在低溫貯藏、高溫固化；比有機硅泡沫塑料價廉而不需要長時間固化，就地發(fā)泡而熟化時毋需外熱，粘接力強，化學上惰性并能自熄等。
硬質環(huán)氧樹脂泡沫塑料具有卓越的強度、尺寸穩(wěn)定性、耐熱性良、吸水率低，尤其是用中空微球作填料制成的高密度復合泡沫材料密度為0.53～0.67g/cm3、壓縮強度可達到120MPa。
一、成型方法
環(huán)氧樹脂泡沫塑料主要成型方法有物理發(fā)泡、化學發(fā)泡和中空微球填充體等3種。前兩種發(fā)泡方法適于制備密度小于0.064g/cm3的低密度的泡沫塑料和密度在0.064～0.32g/cm3的中密度泡沫塑料，中空微球填充的泡沫塑料為大于0.32g/cm3的高密度泡沫塑料。主要原料如下。
①環(huán)氧樹脂 以雙酚A型低分子量環(huán)氧樹脂為主（例如，E-51、E44），有時也用E-12固體樹脂的粉末。

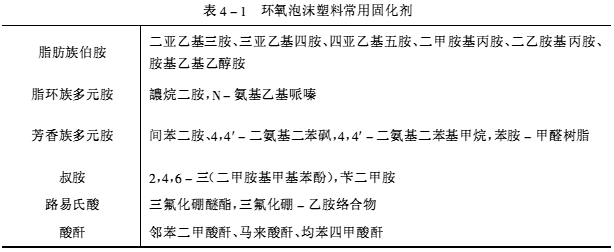

②固化劑常用固化劑見表4-1。
③發(fā)泡劑 多采用沸點在50～150℃之間的多元胺、氨基甲酸酯，分解溫度低于150℃的偶氮化合物、酰肼、疊氮化合物和氫硼化物等。過去發(fā)泡劑重點放到氟氯甲烷發(fā)泡劑上，采用這種發(fā)泡劑發(fā)泡制備的環(huán)氧泡沫絕熱效率高于或等于聚氨酯泡沫塑料。由于環(huán)氧泡沫泡孔難以滲透，這種發(fā)泡劑能在泡孔中保留較長時間。氟氯甲烷對臭氧層有破壞作用，逐漸被限制使用，替代品是值得研究的課題。
 ④表面活性劑 環(huán)氧泡沫塑料所用表面活性劑與酚醛和聚氨酯泡沫塑料相同，如吐溫80等。
⑤觸變劑 觸變劑對環(huán)氧泡沫塑料泡孔結構的生成有一定影響，根據(jù)所制備泡沫塑料類型、樹脂和固化劑的選擇而定。泡沫制備過程中使用觸變劑，操作自由度大。常用的觸變劑有顏料、石棉、硅藻土、云母、硅膠、膨潤土、有機配合物、金屬皂粉和固體植物油等。

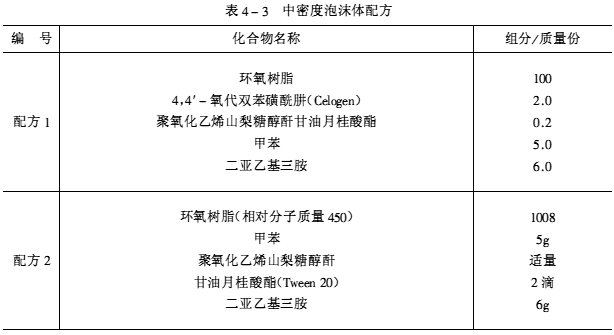

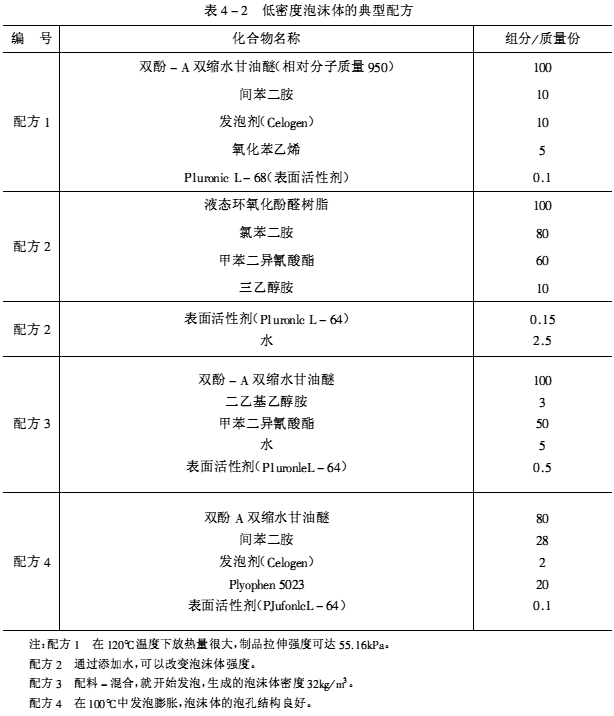

（1）化學發(fā)泡法 其樹脂配方分別見表4-2和表4-3。
  環(huán)氧泡沫塑料早期生產(chǎn)曾以偏硼酸三甲酯為發(fā)泡劑、二氨基二苯砜為固化劑、低分子量環(huán)氧樹脂為基質組成。它是由Shell公司首先于20世紀60年代開發(fā)成功的。
配方（質量份）
E-51環(huán)氧樹脂 100 偏硼酸三甲酯（TMB） 30
二氨基二苯砜（DDS） 20
在上述基本組分中可通過加入塑料助發(fā)泡劑苯磺酰肼、表面活性劑等進行工藝和性能上的調節(jié)。
將環(huán)氧樹脂和除TMB之外的其他材料一起混合均勻，再加入TMB迅速攪拌，把混合物澆鑄到模具中，物料會自動放熱而發(fā)泡，環(huán)氧樹脂隨之固化，這種含硼環(huán)氧泡沫塑料具有耐高溫性。例如，在上述配方中加入15質量份的鋁粉作填料，制成的泡沫塑料的密度為0.315～0.46g/cm3，它在260℃保持30min仍有0.75～1.79MPa的壓縮強度，這種發(fā)泡體系由于性能好目前仍被采用。
（2）物理發(fā)泡法 如果要制取密度低的環(huán)氧泡沫塑料，通常用氟里昂作發(fā)泡劑。
物理發(fā)泡法通常采用噴射發(fā)泡，噴射物由環(huán)氧樹脂和固化劑兩種原料組成。例如改用氟里昂-11，用量為6～22質量份，固化劑用三氟化硼配合物，將兩種原料用定量泵按一定比例送人噴槍，在噴槍中經(jīng)過高速混合后噴射，噴射物涂在物體上當放熱反應開始時即開始發(fā)泡，并在1～2min固化。

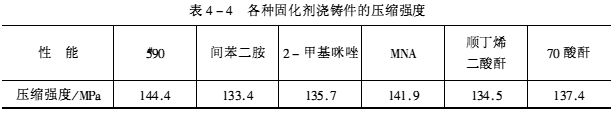

張治萬研究了不同環(huán)氧樹脂固化劑對壓縮強度的影響見表4-4，從而選擇了改性間苯二胺作為固化劑（#590）。
 以下列配方進行配制（質量份）
E-51環(huán)氧樹脂 100 氟氯烴F113 4
固化劑#590 22 DMP-30 2
苯磺酰肼 4 吐溫-80 4滴
操作 將環(huán)氧樹脂、苯磺酰肼、F113、DMP-30、吐溫80等按配方量放入容器內攪拌均勻后，加人固化劑#590，再充分攪拌均勻，傾人模具中，在室溫25～30C放置7～10h，制得泡孔均勻而細的泡沫體，密度為0.32g/cm3，壓縮強度為2.47MPa。
在配方基本相同情況下，采用加熱固化可以縮短固化時間。固化條件為60℃/30min、80℃/30min，開始發(fā)泡和固化；再在100℃/30min、120℃/30min后處理，也能制得泡孔均勻而細的泡沫體，密度為0.3g/cm3，壓縮強度為2.34MPa。
（3）中空微球填充法 由于環(huán)氧泡沫采用的物理發(fā)泡劑氟氯烷烴將被禁用，化學反應發(fā)泡又難以控制，不像聚氨酯泡沫那樣容易進行就地澆鑄，因此中空微球填充法是目前使用和今后發(fā)展的方向。中空微球有二氧化硅、陶瓷、塑料3種，以強度、化學穩(wěn)定性、耐熱性等方面來考慮，以二氧化硅中空微球為最佳。SiO2中空微球體積很小，直接僅5～200μm，比同類實心珠小10倍。容積密度一般在0.18～0.38g/cm3，球體表面和球體內部的氣體均呈中性。用這樣的中空微球作為環(huán)氧樹脂的填料主要用于制備高密度泡沫塑料，制備方法見下例。
例如，將100質量份環(huán)氧樹脂加熱至80℃，然后加入25質量份二氧化硅（或陶瓷，塑料）中空微球，混合10min后，加入9質量份苯胍（簡稱“促進劑D”），并進行攪拌，把混合物倒入深盤中，并振動之。為了破壞積聚起來的氣泡，可吹入200℃左右的熱空氣?；旌衔镌?0～40℃固化2h。制得的泡沫塑料孔徑均勻，密度低，在60℃和7MPa壓力下體積壓縮率僅為1.2%。
二、性能

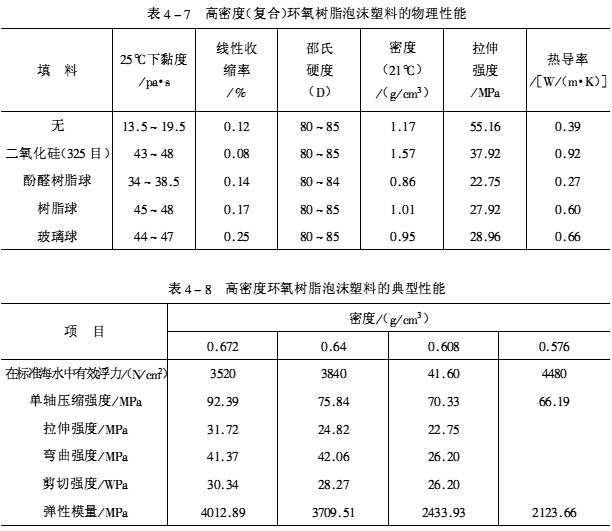

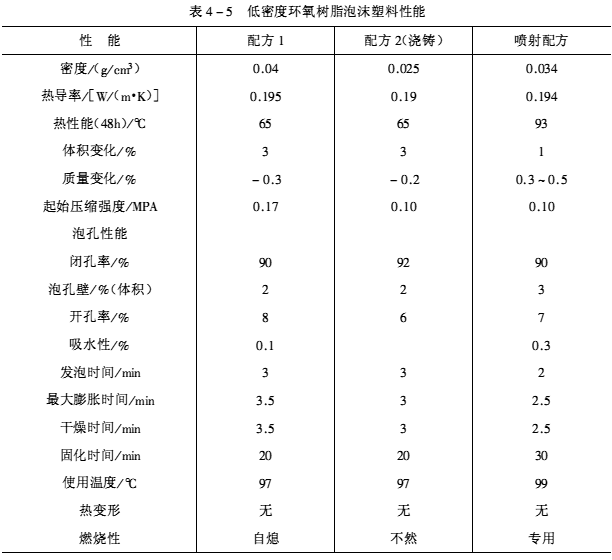

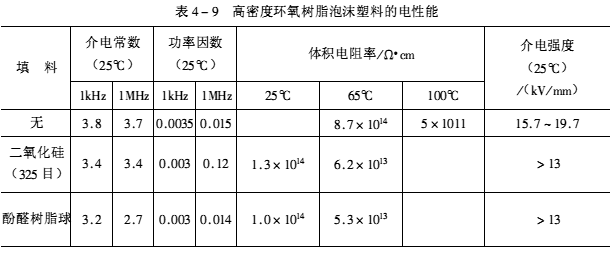

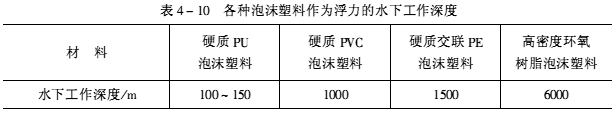

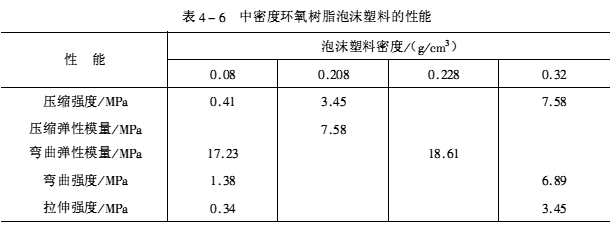

幾種典型環(huán)氧樹脂泡沫塑料的性能見表4-5～表4-10。
從表4-5～表4-10可見，環(huán)氧樹脂泡沫塑料具有優(yōu)異的物理機械性能、電絕緣性，尤其是用中空微球填充法所制得的高密度泡沫塑料，其泡孔耐滲透性強、不吸水，又增添了隔音、隔熱等性能，因此它是制備水下裝置的理想材料，目前最佳的浮力材料。
     三、用途
環(huán)氧泡沫塑料發(fā)展很快，應用日趨廣泛。環(huán)氧泡沫塑料不僅結構堅韌，而且絕緣性好，可作絕熱、電絕緣材料；它相對密度小，適宜填塞機械零件的空隙和作夾心制品、防震包裝材料、漂浮材料以及飛機的吸音材料等，也可作特殊澆鑄制品。
（1）漂浮材料 復合鑄塑浮力艙，作為近海鉆探提升器，半潛式運載器上用于支承鉆具組的浮力艙，深海作業(yè)的停泊彈性浮標、旋轉式浮標和管道式牽引浮標。
（2）近海作業(yè)絕熱材料 用環(huán)氧樹脂和中空微球制造出復合鑄塑絕熱包帶，用作水下輸送管道的夾套材料。用它鋪設在從油井口到鉆探平臺，可以有效地把灼熱的原油與冰冷的海水相隔離，從而防止因石蠟冷卻結晶而發(fā)生管道堵塞。
（3）其他用途 環(huán)氧樹脂泡沫塑料多用于電子和宇航工業(yè)，制備電子元器件，飛機導航用部件和在受力情況下用的阻燃、介電元件等。采用澆鑄法可制備飛機用的大尺寸和結構復雜的制件。 環(huán)氧樹脂 - rvwvr.cn -(責任編輯：admin) |
